Работа над ошибками задание 3.1

Синусовая брадикардия или «несинусовая» (другая) брадикардия?

Задание: На каких ЭКГ синусовая брадикардия, а на каких нет»
Примечание: Кликните на картинку ЭКГ для активации «лупы», этот инструмент поможет вам рассмотреть мелкие детали

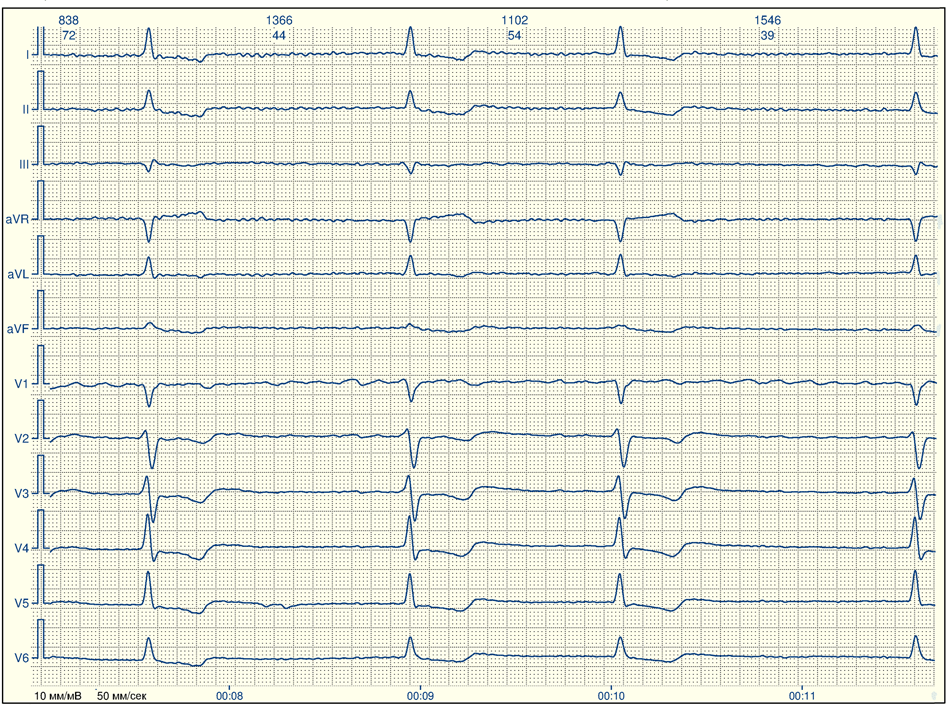

▼ ЭКГ 1 ▼

СИНУСОВАЯ БРАДИКАРДИЯ так как имеется явный зубец Р перед каждым комплексом QRS.

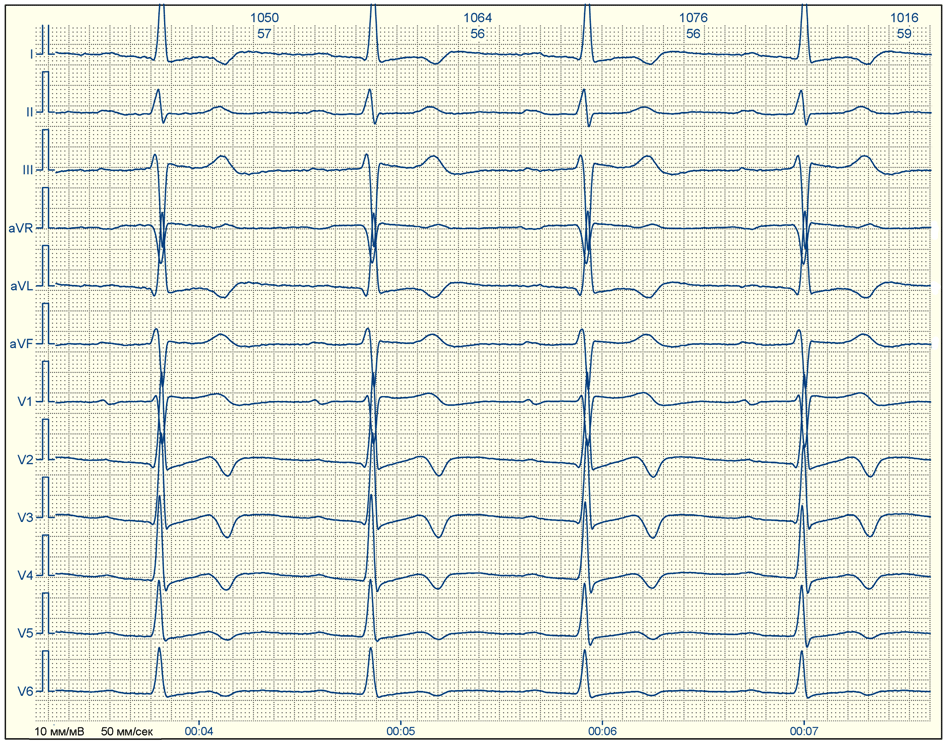

▼ ЭКГ 2 ▼

НЕСИНУСОВАЯ БРАДИКАРДИЯ во-первых: ритм не регулярный — RR существенно варьируют. Во-вторых: нет зубцов Р соответствующих критериям синусового происхождения (то есть одинаковых Р по форме, следующих на одинаковом расстоянии от QRS).

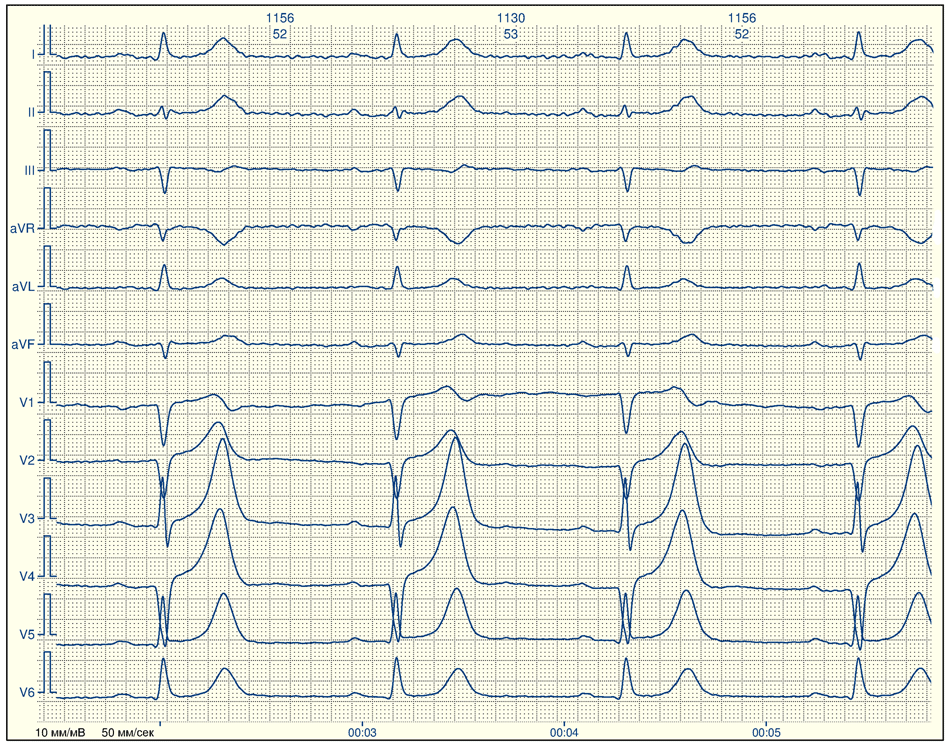

▼ ЭКГ 3 ▼

СИНУСОВАЯ БРАДИКАРДИЯ так как имеется явный зубец Р перед каждым комплексом QRS. Вы можете возразить, что их форма не совсем идентична, но в реальной жизни ЭКГ без артефактов встречают не так уж часто. Обратите внимание на изолинию, он вся «дрожит» из-за этого «портятся» все комплексы ЭКГ и в первую очередь, самые мелкие

▼ ЭКГ 4 ▼

СИНУСОВАЯ БРАДИКАРДИЯ так как имеется явный зубец Р перед каждым комплексом QRS.

▼ ЭКГ 5 ▼

СИНУСОВАЯ БРАДИКАРДИЯ так как имеется явный зубец Р перед каждым комплексом QRS. Да они уширены и находятся далековато от QRS, но это уже совсем другая история и не влияет на определение ритма в данном случае. Главное что они похожи друг на друга и находятся на одинаковом расстоянии от QRS

▼ ЭКГ 6 ▼

СИНУСОВАЯ БРАДИКАРДИЯ так как имеется явный зубец Р перед каждым комплексом QRS.

▼ ЭКГ 7 ▼

СИНУСОВАЯ БРАДИКАРДИЯ так как имеется явный зубец Р перед каждым комплексом QRS.



Если все в порядке, то можно двигаться к заданию 3.2 .
